液動限流閘門產品說明書資料介紹
液動限流閘門又叫液壓閘門公稱通徑DN300-DN2000，公稱壓力PN0.1MPa，控制方式：PLC+手機APP，是傳統閘門的升級版，與傳統閘閥相比，不僅晴天有截污功能，還能對雨量進行測定，并且可調雨量數值，在不同雨量情況下都可以自行判斷，自動開啟或關閉閘門，真正做到"晴天零直排,雨天減少清潔雨水進入污水網。不僅可以本地管理控制，還可以通過網絡進行遠程監控。
一體化智能平板閘、雨污分流閘門
結構原理
由一體化智能平板閘，測控雨污分流閘門是集太陽能光伏、GPRS遠程測控和閘門五大部分組合于一體的智能化雨污分流設備。該設備集雨量計量、閘門控制、太陽能驅動和無線通訊功能于一體。雨量計量技術可以計算雨量的大小，分流井污水和雨水的狀態。
特點
1、由于閘門工作環境在惡劣的污水井中，所以選用304不銹鋼材質，可以保證閘門的使用壽命與工作效率，也具有相當?shù)目箟盒阅堋?br style="-webkit-tap-highlight-color: transparent; -webkit-appearance: none; margin: 0px;"/>2、液壓式的驅動方式不僅可以有效避免污水井中容易出現的卡阻現象，還能保證安全的用電問題。整套設備只有在地面的控制柜中擁有強電，并且有圍欄與外界隔離，井下只有相關儀表的24V直流用電，對人體無害，這個對井下檢修是一個很好的安全保障。
3、擁有集現場監控與數據采集為一體的SCADA控制系統。可以隨時在APP上觀看設備的現場環境和工作狀態，讀取相關數據。尤其在特殊時期，比如暴雨時節有預警功能，提前啟動設備，及時泄洪。
選配參數
閘門控制方式：GPRS遠程控制、本要觸摸屏控制、手動控制
閘門控制策略：雨量傳感；閘位控制
閘門類型： 304#不銹鋼板閘
計量功能： 翻斗式雨量計、超聲波液位計、液位傳感器
通用型： 多種類型和口徑的閘門，適應現場要求
可擴展性： 485、DI、DO等預留接口，可擴展現場設備
現場監控： 配備低功耗串口攝像頭，可定時回傳現場圖像。
用途：雨污分流 控源截污
適用工況環境
（1）合流管截污、初期雨水截污,
（2）小區排水管與道路市政管道銜接
（3）道路交口管道銜接
（4）河道排放口
（5）雨污混流排查整治
安裝步驟
一．安裝前準備工作
1) 需檢查截污井井體尺寸及各管道的位置布置是否和施工圖紙相符。
2) 安裝在截污管口處立面，采用附壁式安裝；截污管口處立面墻體需光潔、平整，對于不符合要求的需要進行修復處理。
3) 需垂直安裝。
4) 應啟閉動作靈活，不使承受額外阻力。
5) 安裝現場應準備220V交流電源。
二．安裝步驟(詳見安裝圖紙）

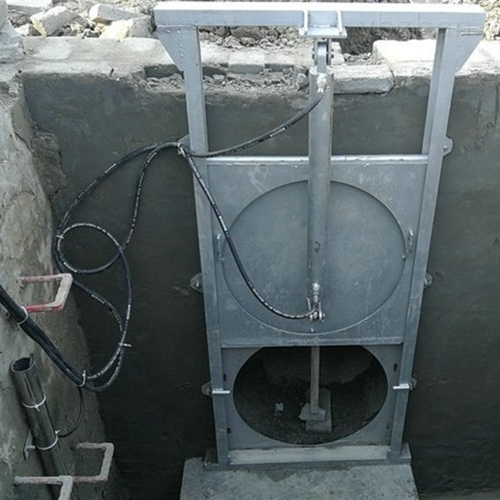

步：使用繩子將該裝置吊入井中。

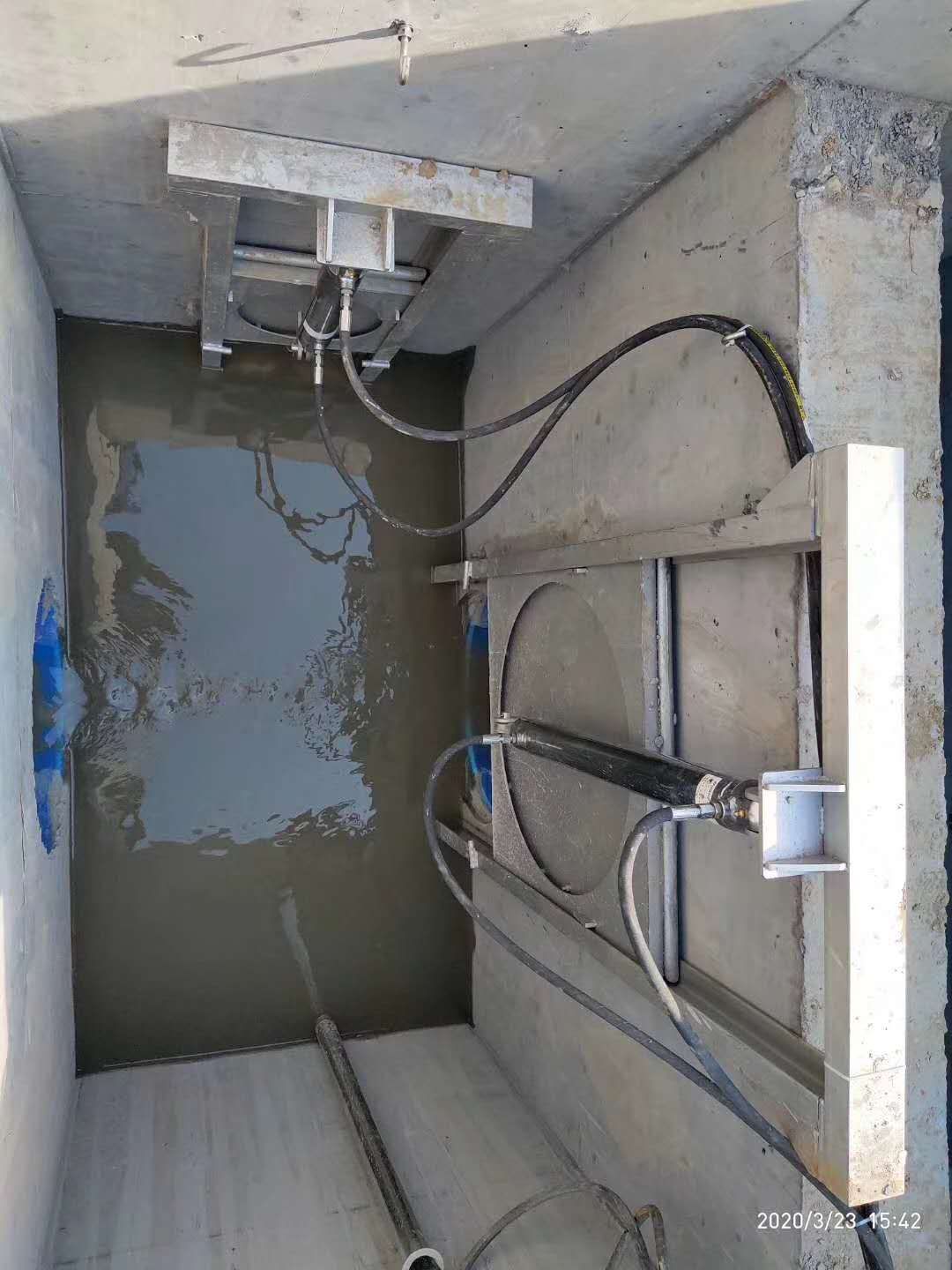

第二步：將開口于井內截污管口對齊，并利用膨脹螺絲固定。
第三步:用扳手?jǐn)Q緊膨脹螺絲。
第四步:用扳手?jǐn)Q緊油缸油管鏈接螺絲
